Broca Metal Duro SHARPDRILL 3XD | Ponta 140 Graus Auto-Centrante - Broca Metal Duro

ÍTENS

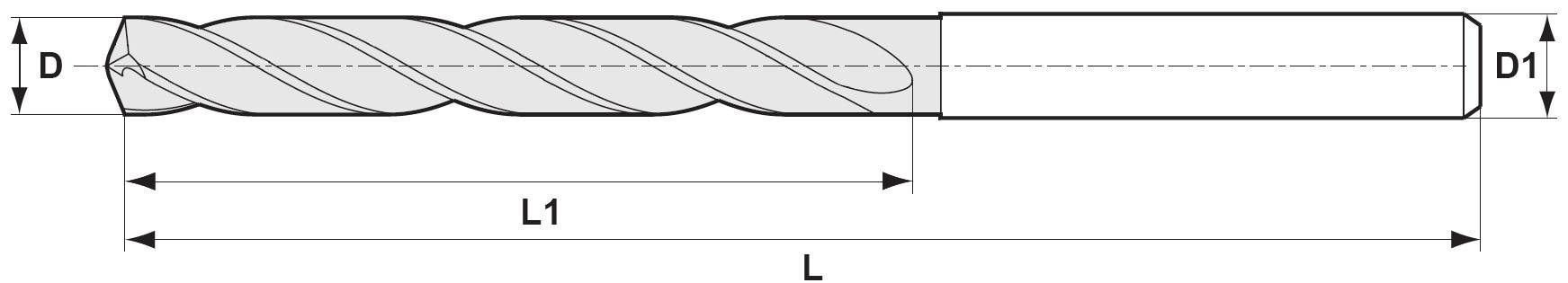

ø Corte (D)	Comp. Corte (L1)	Comp. Total (L)	ø Haste (D1)
2.0	22	62	H2
2.0	22	62	H4
2.5	28	64	H4
3.0	28	64	H3
3.0	22	62	H6
3.1	22	62	H6
3.2	22	62	H6
3.3	22	62	H6
3.4	22	62	H6
3.5	28	64	H3,5
3.5	22	62	H6
3.6	22	62	H6
3.7	22	62	H6
3.8	24	64	H6
3.9	24	64	H6
4.0	24	74	H4
4.0	24	64	H6
4.1	24	64	H6
4.2	24	74	H6
4.3	24	64	H6
4.4	24	64	H6
4.5	24	64	H4,5
4.5	24	64	H6
4.6	24	64	H6
4.7	24	64	H6
4.8	28	64	H6
4.9	28	64	H6
5.0	28	64	H5
5.0	28	64	H6
5.1	28	64	H6
5.2	28	64	H6
5.3	28	64	H6
5.4	28	64	H6
5.5	28	64	H6
5.6	28	64	H6
5.7	28	64	H6
5.8	28	64	H6
5.9	28	64	H6
6.0	28	64	H6
6.1	34	79	H8
6.2	34	79	H8
6.3	34	79	H8
6.4	34	79	H8
6.5	34	79	H8
6.6	34	79	H8
6.7	34	79	H8
6.8	34	79	H8
6.9	34	79	H8
7.0	34	79	H8
7.1	41	79	H8
7.2	41	79	H8
7.3	41	79	H8
7.4	41	79	H8
7.5	41	79	H8
7.6	41	79	H8
7.7	41	79	H8
7.8	41	79	H8
7.9	41	79	H8
8.0	41	79	H8
8.1	47	81	H10
8.2	47	81	H10
8.3	47	81	H10
8.4	47	81	H10
8.5	47	81	H10
8.6	47	81	H10
8.7	47	81	H10
8.8	47	81	H10
8.9	47	81	H10
9.0	47	81	H10
9.1	47	81	H10
9.2	47	81	H10
9.3	47	81	H10
9.4	47	81	H10
9.5	47	81	H10
9.6	47	81	H10
9.7	47	81	H10
9.8	47	81	H10
9.9	47	81	H10
10.0	55	81	H10
10.1	55	102	H12
10.2	55	102	H12
10.3	55	102	H12
10.4	55	102	H12
10.5	55	102	H12
10.6	55	102	H12
10.7	55	102	H12
10.8	55	102	H12
10.9	55	102	H12
11.0	55	102	H12
11.1	55	102	H12
11.2	55	102	H12
11.3	55	102	H12
11.4	55	102	H12
11.5	55	102	H12
11.6	55	102	H12
11.7	55	102	H12
11.8	55	102	H12
11.9	55	102	H12
12.0	55	102	H12
12.1	55	102	H14
12.2	60	107	H14
12.3	60	107	H14
12.4	60	107	H14
12.5	60	107	H14
12.6	60	107	H14
12.7	60	107	H14
12.8	60	107	H14
12.9	60	107	H14
13.0	60	107	H14
13.1	60	107	H14
13.2	60	107	H14
13.3	60	107	H14
13.4	60	107	H14
13.5	60	107	H14
13.6	60	107	H14
13.7	60	107	H14
13.8	60	107	H14
13.9	60	107	H14
14.0	60	107	H14
14.1	65	108	H16
14.2	65	108	H16
14.3	65	108	H16
14.4	65	108	H16
14.5	65	108	H16
14.6	65	108	H16
14.7	65	108	H16
14.8	65	108	H16
14.9	65	108	H16
15.0	65	108	H16
15.1	65	108	H16
15.2	65	108	H16
15.3	65	108	H16
15.4	65	108	H16
15.5	65	108	H16
15.6	65	108	H16
15.7	65	108	H16
15.8	65	108	H16
15.9	65	108	H16
16.0	65	108	H16
16.1	73	108	H18
16.2	73	108	H18
16.3	73	108	H18
16.4	73	108	H18
16.5	73	108	H18
16.6	73	108	H18
16.7	73	108	H18
16.8	73	108	H18
16.9	73	108	H18
17.0	73	108	H18
17.1	73	108	H18
17.2	73	108	H18
17.3	73	108	H18
17.4	73	108	H18
17.5	73	108	H18
17.6	73	108	H18
17.7	73	108	H18
17.8	73	108	H18
17.9	73	108	H18
18.0	73	108	H18
18.1	73	108	H20
18.2	73	108	H20
18.3	73	108	H20
18.4	73	108	H20
18.5	73	108	H20
18.6	73	108	H20
18.7	73	108	H20
18.8	73	108	H20
18.9	73	108	H20
19.0	73	108	H20
19.1	73	108	H20
19.2	73	108	H20
19.3	73	108	H20
19.4	73	108	H20
19.5	73	108	H20
19.6	73	108	H20
19.7	73	108	H20
19.8	73	108	H20
19.9	73	108	H20
20.0	73	108	H20

DESCRIÇÃO

Ref: BMD.3XD

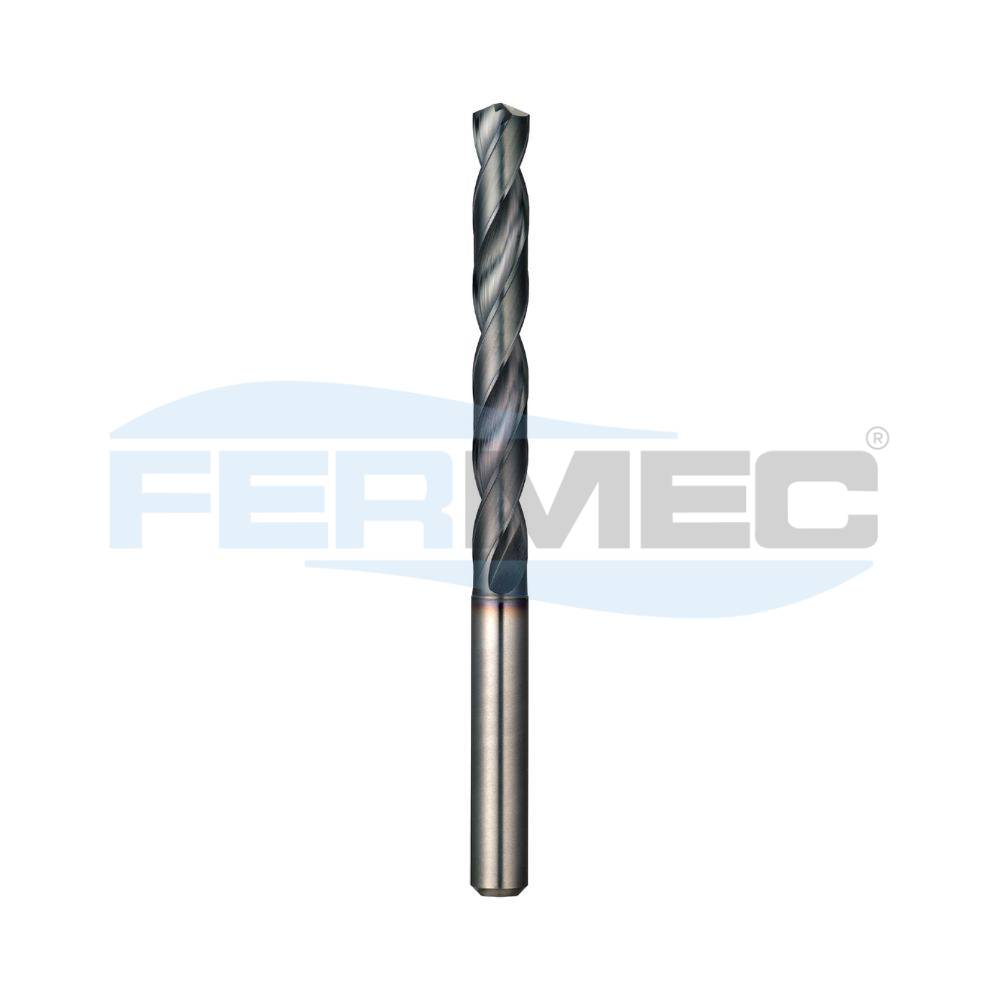

A broca metal duro SHARPDRILL 3XD e a ferramenta de furacao de alta producao para furos de ate 3 vezes o diametro (3xD) em centros de usinagem CNC. Sua geometria exclusiva com ponta 140 graus e split point (divisao de gume central) elimina a aresta morta convencional, reduz a forca axial de entrada em ate 30% e permite iniciar o furo diretamente sem puncionamento previo - economizando uma operacao e um ciclo de troca de ferramenta.

Diferenciais da Geometria SHARPDRILL

Ponta 140 graus auto-centrante - posicionamento preciso da broca sem escorregamento lateral; elimina operacao de puncionar (G82 de centramento)

Split point (gume S) - aresta de corte ativa ate o centro da ponta; forca axial 30% menor; entrada mais suave e limpa

Velocidade de corte elevada - Vc ate 160 m/min em aco carbono; alta cadencia em producao em serie

Revestimento TiAlN multicamadas - resistencia termica ate 900 graus C; vida util longa em aco, aco-liga e ferro fundido

Tolerancia H7/H8 direta - em condicoes ideais de maquina e porta-ferramenta, o furo sai na tolerancia

Rigidez maxima 3xD - comprimento curto minimiza deflexao; repeticao de posicionamento consistente em lotes

Parametros de Corte SHARPDRILL 3XD

Aco carbono e aco-liga (ISO P): Vc 100-160 m/min; f 0,10-0,28 mm/rot; refrigeracao abundante ou MQL

Ferro fundido cinzento (ISO K): Vc 100-150 m/min; f 0,12-0,25 mm/rot; corte a seco ou ar comprimido

Aluminio e ligas (ISO N): Vc 150-250 m/min; f 0,15-0,30 mm/rot; refrigeracao solavel

Aco inoxidavel: use a versao SHARPDRILL 3XD com Refrigeracao Interna (ref. BMD.3XD-RI)

APLICAÇÃO

Furacao de alta producao em centros de usinagem CNC vertical e horizontal. Furos de ate 3xD sem puncionamento previo. Aco carbono, aco-liga, ferro fundido, aluminio. Producao em serie onde tempo de ciclo e prioridade.

DADOS TÉCNICOS

Material: Metal duro integral grau ultra-fino
Revestimento: TiAlN multicamadas
Angulo de ponta: 140 graus (auto-centrante)
Geometria de ponta: Split point (gume S)
Profundidade maxima: 3xD
Tolerancia diametral: h8 (furo H7/H8 em condicoes otimas)
Angulo de helice: 30 graus
Haste: cilindrica DIN 6535 HA
Diametros disponiveis: 3,0 mm a 16,0 mm
Norma: DIN 6537 K
Refrigeracao: externa (emulsao 6-8% ou MQL)
Porta-ferramenta recomendado: hidraulico, shrink ou ER com runout < 0,005 mm
