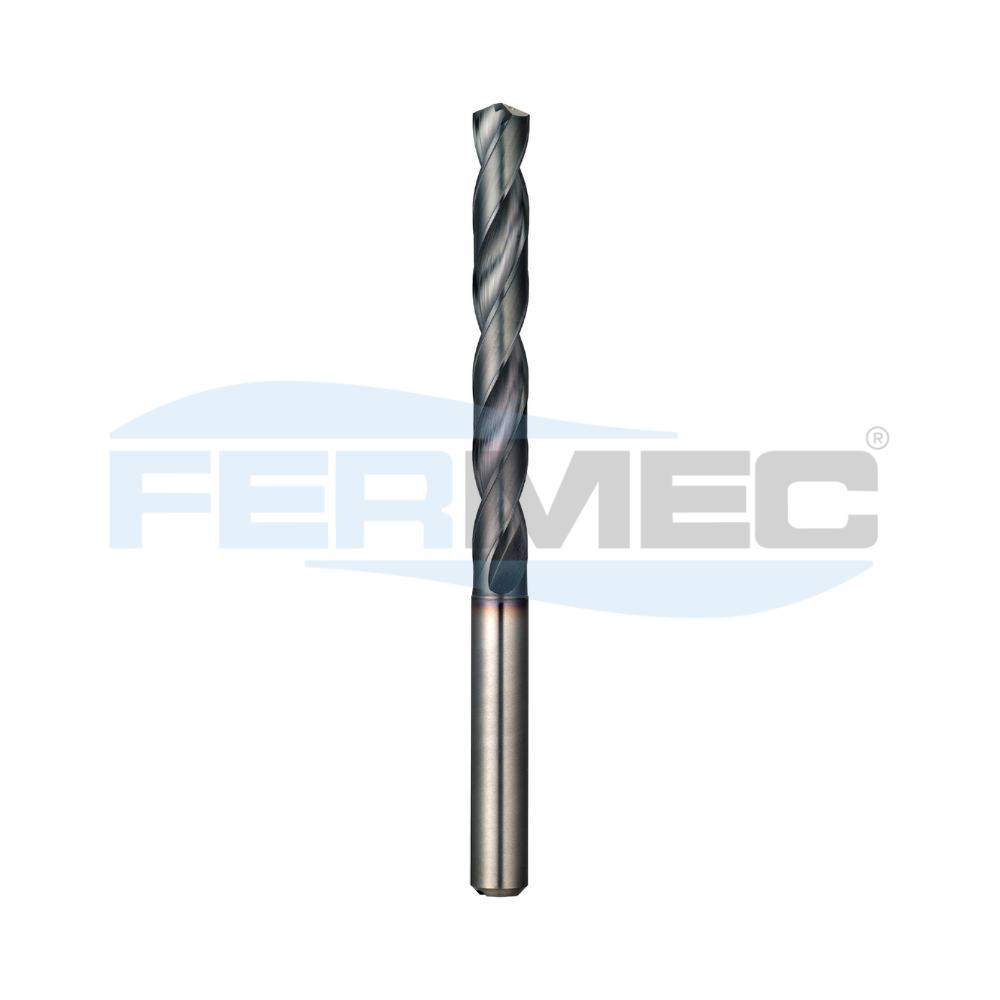

Broca Metal Duro 3XD com Refrigeracao Interna | SHARPDRILL - Broca Metal Duro

ÍTENS

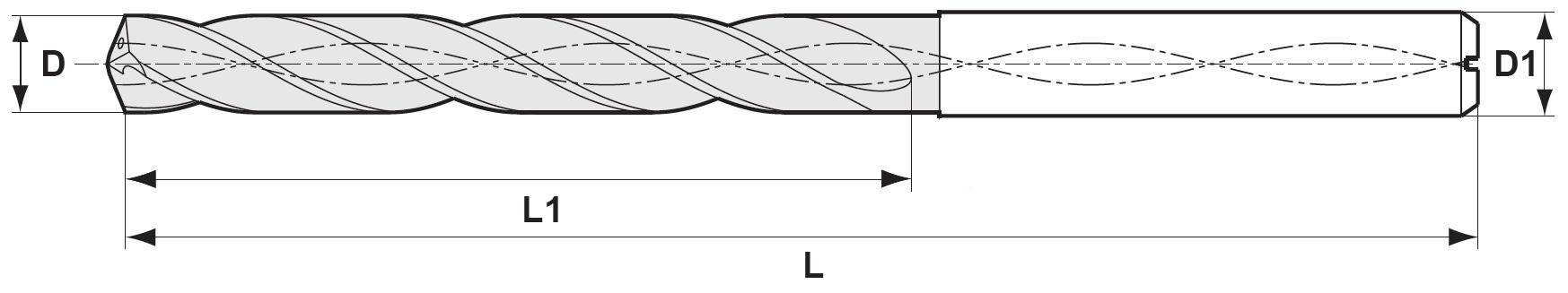

ø Corte (D)	Comp. Corte (L1)	Comp. Total (L)	ø Haste (D1)
3.0	22	62	H6
3.1	22	62	H6
3.2	22	62	H6
3.3	22	62	H6
3.4	22	62	H6
3.5	28	64	H3,5
3.5	22	62	H6
3.6	22	62	H6
3.7	22	62	H6
3.8	24	64	H6
3.9	24	64	H6
4.0	24	74	H4
4.0	24	64	H6
4.1	24	64	H6
4.2	24	74	H6
4.3	24	64	H6
4.4	24	64	H6
4.5	24	64	H4,5
4.5	24	64	H6
4.6	24	64	H6
4.7	24	64	H6
4.8	28	64	H6
4.9	28	64	H6
5.0	28	64	H5
5.0	28	64	H6
5.5	28	64	H6
5.2	28	64	H6
5.3	28	64	H6
5.4	28	64	H6
5.5	28	64	H6
5.6	28	64	H6
5.7	28	64	H6
5.8	28	64	H6
5.9	28	64	H6
6.0	28	64	H6
6.1	34	79	H8
6.2	34	79	H8
6.3	34	79	H8
6.4	34	79	H8
6.5	34	79	H8
6.6	34	79	H8
6.7	34	79	H8
6.8	34	79	H8
6.9	34	79	H8
7.0	34	79	H8
7.1	41	79	H8
7.2	41	79	H8
7.3	41	79	H8
7.4	41	79	H8
7.5	41	79	H8
7.6	41	79	H8
7.7	41	79	H8
7.8	41	79	H8
7.9	41	79	H8
8.0	41	79	H8
8.1	47	81	H10
8.2	47	81	H10
8.3	47	81	H10
8.4	47	81	H10
8.5	47	81	H10
8.6	47	81	H10
8.7	47	81	H10
8.8	47	81	H10
8.9	47	81	H10
9.0	47	81	H10
9.1	47	81	H10
9.2	47	81	H10
9.3	47	81	H10
9.4	47	81	H10
9.5	47	81	H10
9.6	47	81	H10
9.7	47	81	H10
9.8	47	81	H10
9.9	47	81	H10
10.0	55	81	H10
10.1	55	102	H12
10.2	55	102	H12
10.3	55	102	H12
10.4	55	102	H12
10.5	55	102	H12
10.6	55	102	H12
10.7	55	102	H12
10.8	55	102	H12
10.9	55	102	H12
11.0	55	102	H12
11.1	55	102	H12
11.2	55	102	H12
11.3	55	102	H12
11.4	55	102	H12
11.5	55	102	H12
11.6	55	102	H12
11.7	55	102	H12
11.8	55	102	H12
11.9	55	102	H12
12.0	55	102	H12
12.1	55	102	H14
12.2	60	107	H14
12.3	60	107	H14
12.4	60	107	H14
12.5	60	107	H14
12.6	60	107	H14
12.7	60	107	H14
12.8	60	107	H14
12.9	60	107	H14
13.0	60	107	H14
13.1	60	107	H14
13.2	60	107	H14
13.3	60	107	H14
13.4	60	107	H14
13.5	60	107	H14
13.6	60	107	H14
13.7	60	107	H14
13.8	60	107	H14
13.9	60	107	H14
14.0	60	107	H14
14.1	65	108	H16
14.2	65	108	H16
14.3	65	108	H16
14.4	65	108	H16
14.5	65	108	H16
14.6	65	108	H16
14.7	65	108	H16
14.8	65	108	H16
14.9	65	108	H16
15.0	65	108	H16
15.1	65	108	H16
15.2	65	108	H16
15.3	65	108	H16
15.4	65	108	H16
15.5	65	108	H16
15.6	65	108	H16
15.7	65	108	H16
15.8	65	108	H16
15.9	65	108	H16
16.0	65	108	H16
16.1	73	108	H18
16.2	73	108	H18
16.3	73	108	H18
16.4	73	108	H18
16.5	73	108	H18
16.6	73	108	H18
16.7	73	108	H18
16.8	73	108	H18
16.9	73	108	H18
17.0	73	108	H18
17.1	73	108	H18
17.2	73	108	H18
17.3	73	108	H18
17.4	73	108	H18
17.5	73	108	H18
17.6	73	108	H18
17.7	73	108	H18
17.8	73	108	H18
17.9	73	108	H18
18.0	73	108	H18
18.1	73	108	H20
18.2	73	108	H20
18.3	73	108	H20
18.4	73	108	H20
18.5	73	108	H20
18.6	73	108	H20
18.7	73	108	H20
18.8	73	108	H20
18.9	73	108	H20
19.0	73	108	H20
19.1	73	108	H20
19.2	73	108	H20
19.3	73	108	H20
19.4	73	108	H20
19.5	73	108	H20
19.6	73	108	H20
19.7	73	108	H20
19.8	73	108	H20
19.9	73	108	H20
20.0	73	108	H20

DESCRIÇÃO

Ref: BMD.3XD-RI

A broca metal duro SHARPDRILL 3XD com refrigeracao interna combina a geometria de alta producao da linha SHARPDRILL (ponta 140 graus, split point) com canais helicoidais internos que conduzem o refrigerante sob pressao diretamente ate a aresta de corte. E a solucao completa para furacao de aco inoxidavel, titanio, inconel e ligas de alta resistencia em furos de ate 3xD sem interrupcao por cavacos.

Por que Refrigeracao Interna e Decisiva em Materiais Dificeis

Aco inoxidavel (ISO M) - cavaco longo e tenaz entope o canal sem refrigerante forcado; encruamento da superficie deteriora a proxima aresta

Titanio e superligas (ISO S) - baixissima condutividade termica concentra calor na ponta; sem refrigeracao interna a broca quebra em poucos furos

Alta reproducao em serie - temperatura controlada na aresta = desgaste uniforme = vida previsivel = menos paradas nao programadas

Acabamento interno superior - cavaco e forcado para fora continuamente; furo sai limpo sem rebarba no fundo

Pressao de Refrigerante por Material

Aco carbono e aluminio: 10 a 20 bar - suficiente para evacuacao eficiente

Aco inoxidavel 304/316: 20 a 40 bar - evacuacao forcada obrigatoria

Titanio grau 5 (Ti-6Al-4V): 50 a 80 bar - alta pressao para manter aresta livre e temperatura sob controle

Inconel, Hastelloy e superligas ISO S: 60 a 80 bar recomendados

Requisitos do Porta-Ferramenta

O mandril ou porta-ferramenta deve ter passagem interna de refrigerante: colete ER com buje vedante traseiro, mandril hidraulico com canal central ou shrink fit com anel de vedacao. Nunca use mandril de tres garras - alem do runout excessivo, nao tem passagem de refrigerante. Para maxima vida da broca, mantenha o runout abaixo de 0,005 mm.

APLICAÇÃO

Furacao de aco inoxidavel, titanio, inconel e superligas em centros de usinagem CNC. Furos ate 3xD com evacuacao continua de cavacos por refrigeracao interna. Requer porta-ferramenta com passagem de refrigerante e pressao 20 a 80 bar conforme material.

DADOS TÉCNICOS

Material: Metal duro integral grau ultra-fino
Revestimento: TiAlN multicamadas
Angulo de ponta: 140 graus (auto-centrante, split point)
Profundidade maxima: 3xD
Canais de refrigeracao: internos helicoidais
Pressao de refrigerante: 10 a 80 bar (conforme material)
Tolerancia diametral: h8
Angulo de helice: 30 graus
Haste: cilindrica DIN 6535 HA
Diametros disponiveis: 3,0 mm a 16,0 mm
Porta-ferramenta: com passagem interna de refrigerante obrigatoria
Porta-ferramenta recomendado: hidraulico, shrink ou ER com buje vedante
