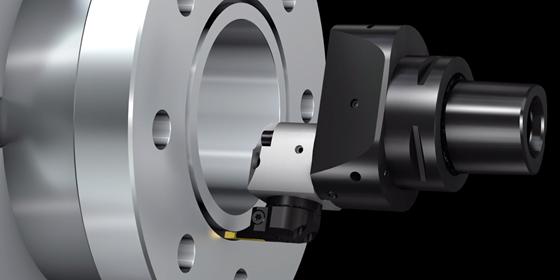

Usinagem de canais frontais

DESCRIÇÃO

Usinagem de canais frontais (face grooving): guia técnico completo

Canais frontais - ou face grooving - são canais abertos na face da peça (perpendicular ao eixo do torno). Aparecem em flanges, tampas de motor, caixas de engrenagens, cubos de rodas, rotores e inúmeras peças hidráulicas. Essa operação é mais exigente do que um canal externo comum porque a ferramenta precisa ser curva para acompanhar o diâmetro em que o canal será aberto.

O que você vai aprender

Como selecionar a ferramenta certa de face grooving, como calcular o raio mínimo e máximo, como evitar vibração em canais profundos, como programar a estratégia de corte e como garantir acabamento superficial na parede do canal.

Como funciona uma ferramenta de face grooving

Diferente de uma lâmina reta, a ferramenta de canal frontal possui corpo curvo, projetado para um intervalo específico de diâmetros. Fora desse intervalo, a parede da ferramenta interfere com a parede do canal - causa de quebras frequentes.

Cada ferramenta traz duas cotas essenciais:

• Dmin (raio mínimo) - diâmetro menor interno que a ferramenta consegue usinar sem colidir.


• Dmax (raio máximo) - diâmetro maior externo compatível com o corpo.

Regra de ouro: nunca use uma ferramenta de face grooving abaixo do Dmin do catálogo. Se precisar de um diâmetro menor, é outra ferramenta.

Tipos de ferramenta de canal frontal

• Ferramentas monobloco: rígidas, para canais de até ~20 mm de profundidade.


• Ferramentas com braço longo: para canais profundos.


• Ferramentas com refrigeração interna: referência em inox e superligas.


• Pastilhas de geometria angular: melhoram a quebra de cavaco em canais profundos.

Parâmetros de corte para face grooving

Tabela 3 - Parâmetros iniciais para canais frontais.

Redução próxima ao raio interno

Na maioria dos canais frontais, o fim do curso é contra uma parede; reduza avanço em 30% nos últimos 0,5 mm e inclua dwell curto.

Estratégias de programação

Canais rasos (< 5 mm)

Mergulho único com acabamento lateral.

Canais profundos (> 10 mm)

Dois caminhos:

1. Mergulho com passes sucessivos (peck): reduz o cavaco confinado e melhora a vida.


2. Mergulho parcial + torneamento no fundo: após atingir 70% da profundidade, execute pequenas passadas radiais de acabamento.

Canais largos

Séries de mergulhos sobrepostos (step-over de 70-80%) seguidos de acabamento em U.

Vibração em canais frontais

É o problema mais comum. Fontes prováveis:

• Ferramenta com balanço maior que o necessário.


• Falta de refrigeração interna.


• Avanço baixo (gera cavaco fino que não quebra).


• Cota de diâmetro próxima ao limite inferior da ferramenta - a parede curva fica encostada e excita o sistema.

Solução rápida: elevar avanço em 15-20% e testar o resultado em cavaco e acabamento.

Acabamento e tolerâncias

• Use pastilha com R0,2 a R0,4 e avanço compatível para Ra <= 1,6 um.


• Para canais de o-ring frontais, aplique passe de acabamento lateral.


• Planicidade do fundo depende da rigidez da ferramenta + estabilidade da peça no castanho.

Erros frequentes

• Programar abaixo do Dmin.


• Ignorar interferência do corpo da ferramenta.


• Colocar refrigeração externa em vez de interna.


• Avanço baixo demais gerando cavaco-agulha que destrói a pastilha.

Checklist Fermec para canais frontais

• Dmin/Dmax da ferramenta compatíveis com o canal


• Cavaco quebrando em hélice curta


• Refrigeração interna ativa


• Balanço mínimo


• Dwell no fim do curso


• Medição a cada X peças

Conclusão

Face grooving é daquelas operações onde a escolha da ferramenta resolve 70% do problema. Uma ferramenta correta para o intervalo de diâmetro + refrigeração interna + avanço certo transforma o que era gargalo em operação tranquila.
