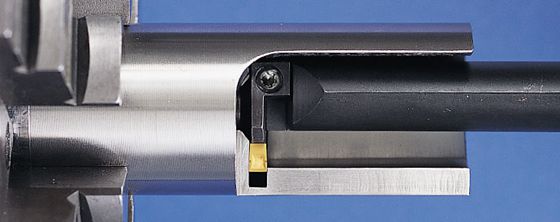

Usinagem de canais internos

DESCRIÇÃO

Usinagem de canais internos: o guia técnico da Fermec

Canais internos aparecem em praticamente todo componente cilíndrico com furo passante: buchas, camisas, carcaças, pistões, rotores, cilindros hidráulicos. A dificuldade da operação cresce exponencialmente com dois fatores: o diâmetro interno (quanto menor, mais esbelto o braço) e o comprimento de entrada (quanto maior, mais balanço).

O que você vai aprender

A seleção da barra porta-ferramentas (boring bar) correta, o uso de materiais amortecedores (anti-vibratórios), estratégias de refrigeração dirigida, parâmetros de corte seguros e as diretrizes Fermec para evitar vibração (chatter).

Tipos de ferramenta de canal interno

• Braços em aço - econômicos; para L/D até ~4.


• Braços em metal duro - rígidos; para L/D até ~6.


• Braços antivibratórios (damped) - com mecanismo interno de absorção de vibração; até L/D 10+.

Regra prática da relação L/D

L é o balanço da ferramenta; D é o diâmetro da barra.

• L/D até 3 -> aço funciona bem.


• L/D 3-5 -> preferir metal duro.


• L/D acima de 5 -> obrigatoriamente antivibratório.

Refrigeração em canais internos

Refrigeração interna com saída direcionada ao flanco é quase obrigatória. Sem ela, o cavaco fica preso dentro do furo - e o cavaco preso é a principal causa de quebra catastrófica em canais internos.

• Pressão mínima recomendada: 30 bar.


• Em superligas: 70 bar ou mais.


• Saída de refrigerante deve mirar a aresta principal de corte.

Parâmetros de corte para canais internos

Tabela 5 - Parâmetros iniciais para canais internos.

Estratégia de mergulho

• Até 4 mm de profundidade: mergulho único.


• Acima disso: peck (mergulhos sucessivos com recuo curto).

Vibração (chatter) em canais internos

Sinais: som agudo e oscilante, marcas em "zebra" nas paredes do canal, quebra lateral da pastilha.

Soluções (por ordem de teste):

1. Aumentar avanço em 15-25%.


2. Reduzir balanço.


3. Trocar o braço por um mais rígido.


4. Usar braço antivibratório.


5. Reduzir Vc em 10%.

Acabamento interno

• Pastilha com raio de ponta adequado à tolerância.


• Último passe axial com avanço reduzido.


• Dwell curto no fim do curso para eliminar degrau.

Erros frequentes

• Usar braço de aço em L/D > 4 (vibração garantida).


• Refrigeração externa tentando "empurrar" cavaco para fora: não funciona.


• Avanço baixo demais em inox -> cavaco-agulha.

Checklist Fermec para canais internos

• Relação L/D respeitada


• Braço antivibratório quando necessário


• Refrigeração interna direcionada


• Parâmetros dentro da faixa


• Monitoramento de cavaco nas primeiras peças


• Medição crítica de largura e raio

Conclusão

Canais internos são um desafio de engenharia, não só de usinagem. Escolher o braço certo e dominar a refrigeração interna é o atalho para transformar essa operação em padrão de produção.
